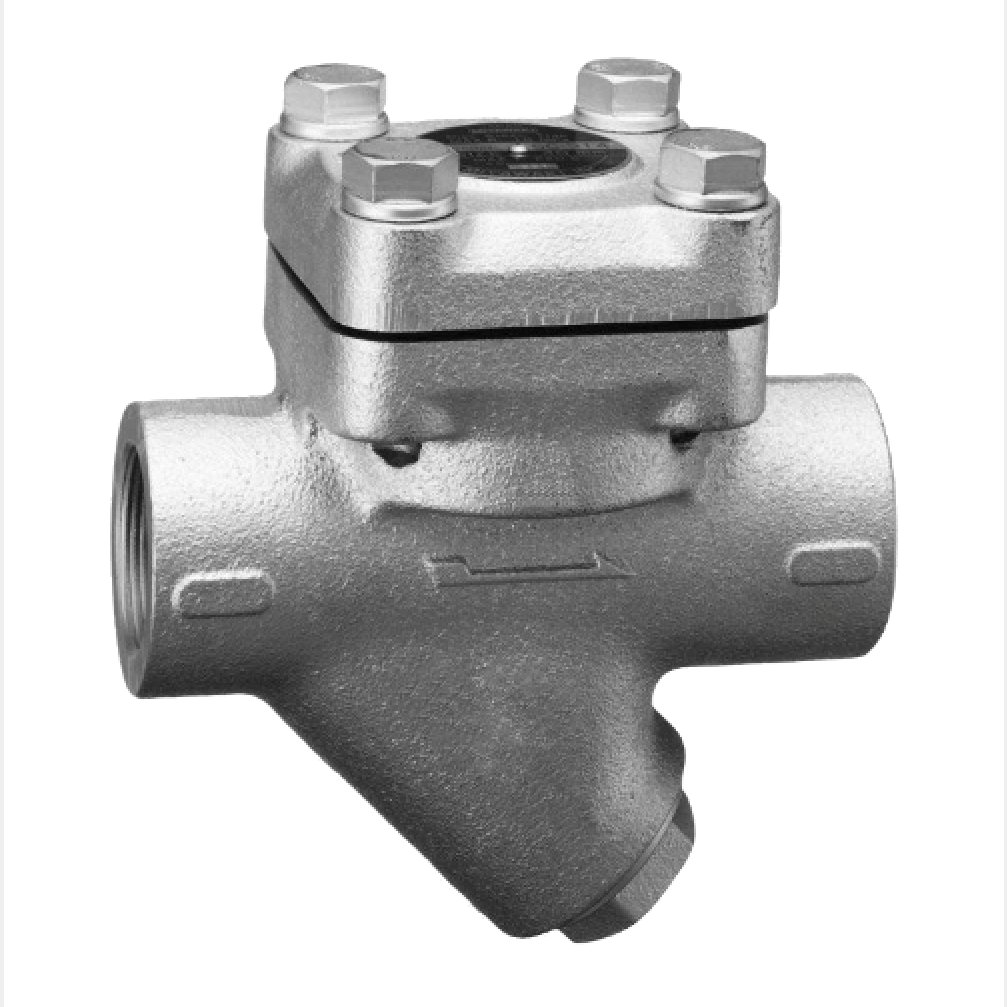

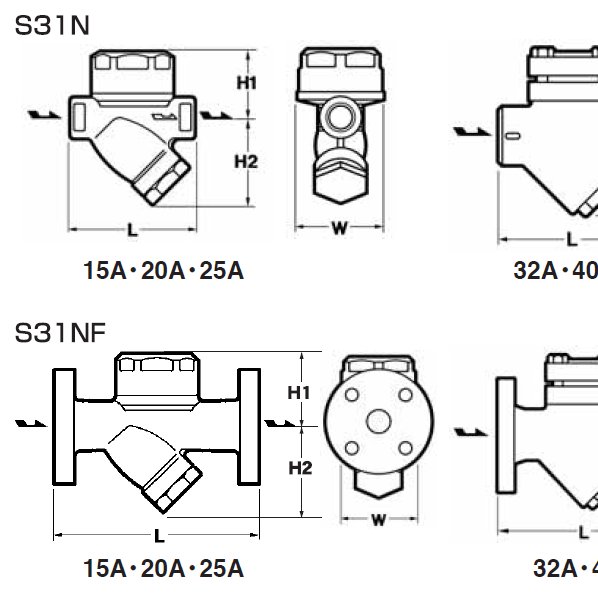

日本宫胁MIYAWAKI日本宫胁圆盘式蒸汽疏水阀S31N
详细信息
| | 品牌：日本宫胁MIYAWAKI | | 型号：S31N | | 材质：不锈钢 | |
| | 连接形式：螺纹 | | 种类：圆盘式蒸汽疏水阀 | | 公称通径：dn50 mm | |
| | 适用介质：水;蒸汽 | | 驱动方式：蒸汽 | | 压力环境：常压 | |
| | 工作温度：常温 | | 流动方向：单向 | | 零部件及配件：阀体 | |
| | 类型：二通式 | | 标准：日标 | | 形态：隔膜式 | |
日本宫胁MIYAWAKI
倒吊桶式
倒吊桶式蒸汽疏水阀通过倒置开口吊桶的下沉与上浮带动阀瓣的开启与关闭来进行冷凝水排出。
宫胁制倒吊桶式蒸汽疏水阀有小排量ES系列和大排量ER系列。所有阀门均采用宫胁的SCCV机构*。另外，因为设计了压差双重排出机构提高排放量，ER系列排水量相同但阀体尺寸更小。
SCCV机构
阀瓣夹持器安装于连接杠杆之上与阀座保持对应，阀瓣可在夹持器内自由游动，在关闭时阀瓣伴随着冷凝水的流出力向阀座靠近并准确定心关闭。
浮球式G型
利用蒸汽和冷凝水的比重差，依靠冷凝水的浮力致使高精度密封浮球贴近或远离阀座来进行冷凝水排出。
浮球式蒸汽疏水阀有的采用通过杠杆将浮球浮力传递至阀瓣的机构，有的采用浮球作为阀瓣本身不通过杠杆工作的机构。杠杆浮动式采用尺寸小却具备大容量排放能力的平衡双阀瓣设计。
平衡双阀瓣设计
呈平行状态的上下双阀瓣在阀体内所受到的表面压力相同，仅需要很小的力量即可开启。 即使减小浮球体积同样可以确保大排量功能的发挥。
调温式TB型
调温式蒸汽疏水阀利用内部感温元件双金属片的特性，感知冷凝水的温度变化进行冷凝水的排出，可自由设定冷凝水排出温度。调温式蒸汽疏水阀可以预先自由设置工作温度，作为用于蒸汽伴热管道的节能型蒸汽疏水阀。
调温式疏水阀用于蒸汽伴热管道和蒸汽主管道的冷凝水处理。宫胁制调温式蒸汽疏水阀包括适用于低压~超高压等各领域的型号。
膜盒式D型
利用蒸汽和冷凝水的温度差，膜盒式蒸汽疏水阀利用内部感温元件膜盒特性，感知冷凝水的温度变化进行冷凝水的排出。
宫胁制膜盒式D型系列采用防腐性优异的不锈钢制成，可充分用于狭小的安装空间，实现小型化。另外，内置旁路阀的DV1型不需要旁路阀管道，可以大幅降低产品/管道的施工成本。
热元件的工作温度分比饱和温度低5℃和低15℃两种。
热敏式W型
利用蒸汽和冷凝水的温度差产生的蜡膨胀和收缩，驱动阀瓣工作的蒸汽疏水阀。
适于暖气散热片等低压和小规模系统。

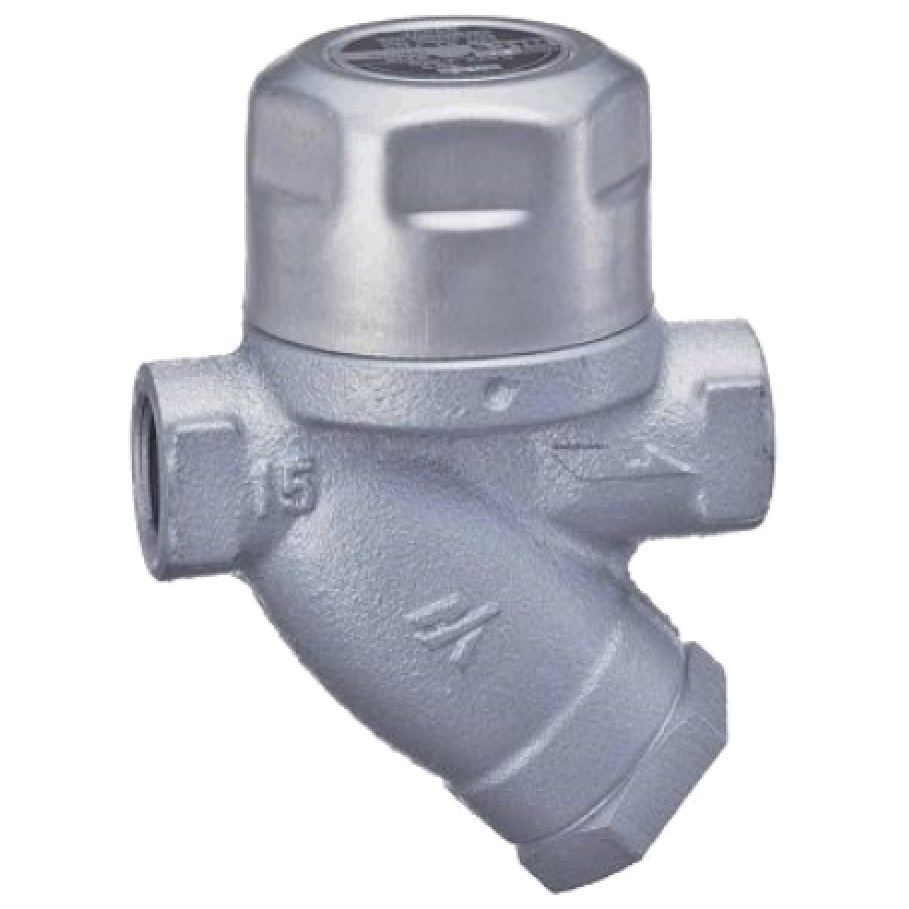

圆盘式S型
利用蒸汽和冷凝水流速差产生的流体力学特性和热力学特性驱动阀瓣工作的蒸汽疏水阀。
圆盘式疏水阀无安装方式限制，容易操作。
内置旁路阀的SV型省略旁路管道，可以节省管路材料并可明显缩短工期。
